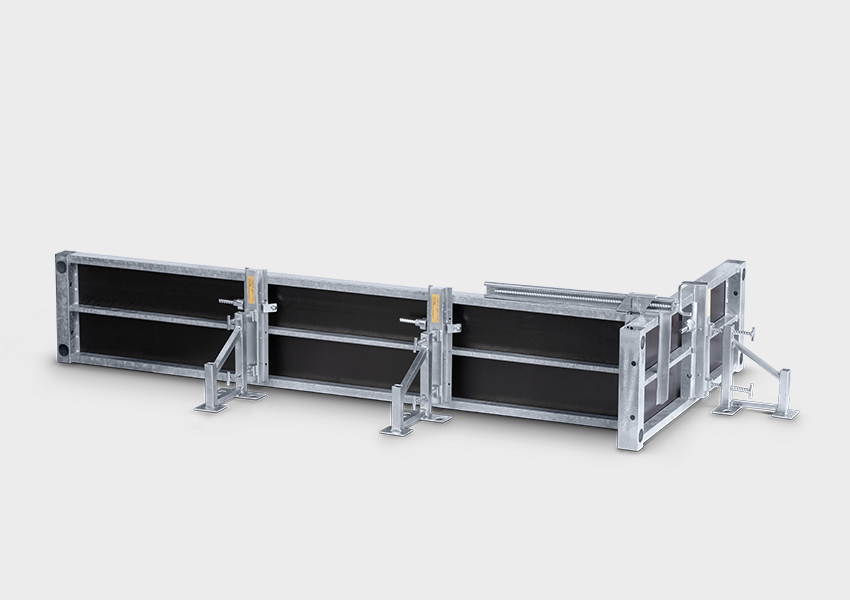

Multi-Schalung

Die Layher Multi-Schalung ist aufgrund ihrer Kompaktheit und ihrer Variabilität der ideale Helfer, nicht nur für die Bodenplatte. Sie besticht durch die einfache Verbindungstechnik, Flexibilität und stufenlose Eckverbindung.

  • Die schnell und einfach anzubringende Verbindungskralle dient als Universalverbindung der Element-Stöße und der Justierabschalstützen an den Schalelementen
  • Zug- und druckfeste Verbindung der Justierabschalstützen
  • Durch die rasterlose Ecküberstands-Montage mit der Schalzwinge, ist die Bodenplattenabschalung auch für vieleckige Bauvorhaben ideal
  • Mit 45 cm Höhe, ausreichend auch bei Bodenplatten mit unten eingebauter Dämmung
  • Alle 3 Justierabschalstützen können zur Abstützung der Schalelemente verwendet werden. Je nach Verankerungsgrund werden sie mit 1 – 3 Erdnägel gesichert
  • Für Bodenplatten, Fundamente, Deckenränder, Ringgurte, Unterzüge und vieles mehr

_

_

Grundkomponenten

Schalelement 2,5 m

Länge: 2,50 m, Höhe: 0,45 m

 Art.-Nr.: 7057.797

Schalelement 1,25 m

Länge: 1,25 m, Höhe: 0,45 m

Art.-Nr.: 7057.812

Schalelement 0,75 m

Länge: 0,75 m, Höhe: 0,45 m

Art.-Nr.: 7057.799

Verbindungskralle inkl. Wirbelmutter

Einfache Universalverbindung für Element-Stöße und Verbindung der Justierabschalstützen an den Schalelementen.

 Art.-Nr.: 7057.800

Justierabschalstützen

Schalzwingen

Ergänzungsteile

Ausgleichsblech

Mit dem perfekt auf die Schalelemente angepassten Ausgleichsblech können Öffnungen bis 50 cm ausgeglichen werden.

 Art.-Nr.: 7057.830

Außenecke (auf Wunsch)

Optionaler Ergänzungswinkel mit passenden Schraubenlöchern zur Ausgestaltung von perfekten Außenecken mit den Schalelementen.

Art.-Nr.: 7057.821

Innenecke (auf Wunsch)

Optionales rechtwinkliges Ergänzungsteil mit passenden Schraubenlöchern zur Ausgestaltung von perfekten Innenecken mit den Schalelementen.

Art.-Nr.: 7057.822

Passendes Zubehör

Erdnägel



Erdnagelzieher



Euro-Modulpalette



Ladungssicherung
